Zeichnungen und Abbildungen

ediarum.BASIS

Zeichnungen oder Abbildungen, die in der Vorlage enthalten sind, werden eigens erfasst. Sie können kommentiert und beschrieben werden.

Zeichnungen oder Abbildungen sind zu unterscheiden von Digitalisaten (auch: Faksimiles) eines ganzen Dokuments.

Bedienung

Bildvorlage erstellen

Die Erstellung und korrekte Ablage der Bildvorlage erfolgt in 3 Schritten:
  1. Einen Schnappschuss der Zeichnung/Skizze erstellen (etwa in Acrobat Reader).
  2. Den Schnappschuss im Bildbearbeitungsprogramm bearbeiten (etwa in IrfanView).
  3. Die Bilddatei als JPG korrekt abspeichern, d. h.:
    1. Bei Bedarf in ediarum im Verzeichnis „Zeichnungen“ ein neues Verzeichnis anlegen (etwa „Cuba“). Der Verzeichnisname sollte keine Leer- und Sonderzeichen aufweisen.
    2. Bilddatei mit eindeutigem Namen versehen. Dieser setzt sich zusammen aus der Foliierung der Vorlage und einer laufenden Zahl (etwa 129r_1.jpg).

Zeichnung/Skizze einfügen und kommentieren

Das Einfügen und Kommentieren der Bildvorlage erfolgt in folgenden Schritten:
  1. Den Cursor an die Textstelle setzen, wo die Zeichnung platziert werden soll.
  2. Das Symbol in der Werkzeugleiste drücken.

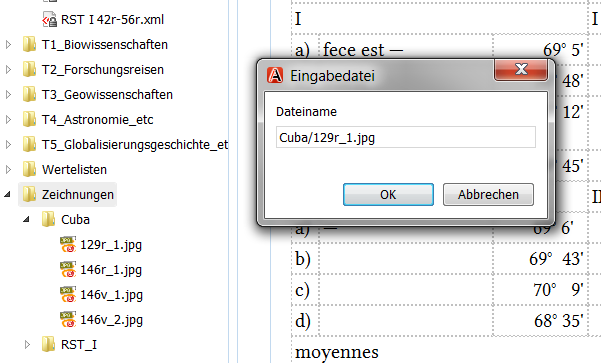

  3. Den Dateinamen korrekt eintragen.

  4. Den Urheber der Zeichnung auswählen.

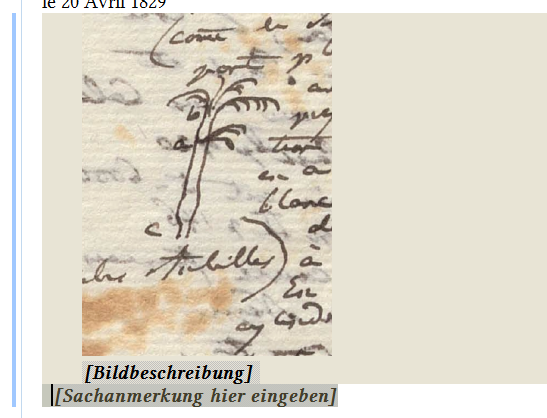

  5. Die Bildbeschreibung in das vorgegebene Feld eintragen.
  6. Gegebenenfalls eine Sachanmerkung zum Bild über die Schaltfläche einfügen. Dafür reicht es, die Bilddatei markiert oder den Cursor in der Bildbeschreibung stehen zu haben.

Kodierung

Zeichnungen werden mit dem Element <figure> erfasst. Die Person, die die Zeichnung vorgenommen hat, wird im Attribut @hand angegeben: #author, #addressee, #unknown oder eine Person aus dem Personenregister. Falls in der Vorlage eine Bildunterschrift notiert ist, wird diese im Kindelement <p> festgehalten. Im Kindelement <figDesc> dagegen wird das Bild durch die BearbeiterInnen beschrieben. Im Attribut @facs schießlich ist der Dateiname notiert. Sachanmerkungen, die sich auf das Bild an sich beziehen, werden im Kindelement <note> erfasst.

<figure facs="abbildung" hand="#addressee">
   <p>[Bildunterschrift im Manuskript]</p>
   <figDesc>[Bildbeschreibung BearbeiterIn]</figDesc>
   <note type="editorial">[Kommentar BearbeiterIn]</note>
</figure>
